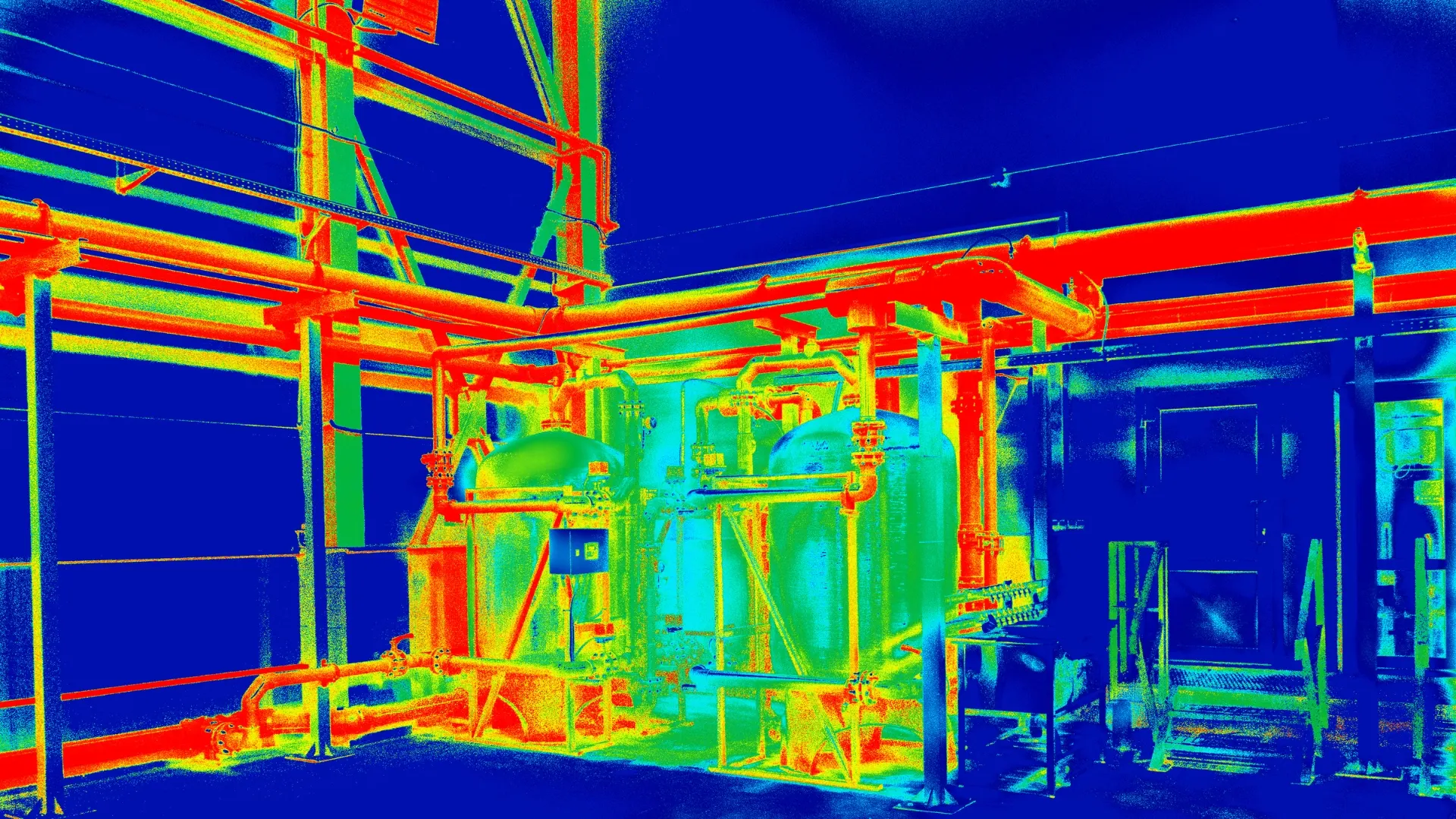

Fundamentos de la termografía infrarroja: principios físicos y aplicaciones
La termografía con drones se basa en la captación de radiación infrarroja emitida por objetos y superficies, convirtiendo estas emisiones en imágenes visuales llamadas termogramas. Esta técnica mide la temperatura superficial mediante sensores calibrados para trabajar en el espectro infrarrojo térmico (8-14 micras), detectando diferencias de décimas de grado centígrado con precisión radiométrica avanzada.
Los principios físicos fundamentales incluyen la comprensión de la emisividad de materiales: superficies no reflectantes como hormigón y madera presentan alta emisividad permitiendo mediciones precisas, mientras que superficies brillantes o metálicas reflejan radiación térmica dificultando la medición exacta. La detección humedades dron aprovecha estas diferencias térmicas ya que las zonas húmedas presentan comportamiento térmico diferenciado respecto a áreas secas.
Las cámaras térmicas UAS modernas incorporan sensores radiométricos con resoluciones desde 160×120 hasta 640×512 píxeles, ofreciendo precisión de ±2°C y sensibilidad térmica inferior a 0.05°C. Esta precisión permite detectar anomalías térmicas sutiles indicativas de infiltraciones, pérdidas energéticas y deficiencias estructurales en envolventes de edificios con alta fiabilidad diagnóstica.
Tecnología de sensores termográficos
Los sensores más avanzados incluyen tecnología Spot Meter para medición de temperaturas específicas en tiempo real, capacidad de grabación radiométrica completa, y sistemas de estabilización gimbal de 360° para mantener calidad de imagen durante vuelos en condiciones variables. La integración con sistemas RGB permite análisis visual y térmico simultáneo optimizando la interpretación de resultados.
Detección de humedades: patrones térmicos y metodología diagnóstica
La detección de humedades mediante termografía aérea identifica patrones térmicos característicos: las zonas húmedas presentan menor temperatura superficial debido a la evaporación y mayor inercia térmica del agua. Esta diferencia térmica es especialmente visible durante cambios de temperatura ambiental, siendo óptimos los vuelos en primeras horas matutinas o al atardecer cuando el contraste térmico se maximiza.
Las humedades por filtración muestran patrones térmicos descendentes desde el punto de entrada, mientras que las humedades por capilaridad presentan gradientes térmicos ascendentes desde cimentación. Las condensaciones internas generan patrones térmicos difusos en puentes térmicos y zonas de discontinuidad del aislamiento, requiriendo análisis combinado con mediciones de humedad relativa ambiental.
La metodología diagnóstica incluye vuelos programados considerando condiciones atmosféricas: viento inferior a 15 km/h, humedad relativa estable, ausencia de precipitaciones recientes (mínimo 24 horas), y radiación solar controlada. El análisis posterior mediante software especializado permite cuantificar extensión de áreas afectadas, establecer prioridades de intervención y estimar costes de reparación según gravedad detectada.
Interpretación de termogramas en humedades
Los termogramas requieren interpretación especializada considerando factores como reflexión de superficies adyacentes, orientación solar, composición de materiales y condiciones de exposición. Las manchas azules en paleta térmica estándar indican temperaturas menores pero pueden tener quince causas diferentes, requiriendo correlación con inspección visual y mediciones complementarias para diagnóstico definitivo fiable.
Pérdidas térmicas: análisis de eficiencia energética de envolventes
Las pérdidas térmicas edificio se manifiestan como gradientes de temperatura en la envolvente, siendo especialmente visibles en fachadas, cubiertas y carpinterías durante períodos de funcionamiento de sistemas de climatización. La termografía cuantitativa permite evaluar el cumplimiento de normativa de eficiencia energética identificando desviaciones respecto a valores teóricos de proyecto mediante análisis comparativo.
Los puentes térmicos aparecen como líneas o zonas de temperatura diferenciada en encuentros estructurales: pilares, forjados, balcones y carpinterías. Su detección es crítica para optimizar rehabilitaciones energéticas ya que representan hasta el 30% de las pérdidas totales en edificios con aislamiento deficiente. La termografía aérea permite mapear completamente estos puntos sin limitaciones de accesibilidad.
El análisis de eficiencia energética mediante termografía incluye evaluación de homogeneidad térmica de fachadas, detección de discontinuidades en aislamiento, verificación de estanqueidad de carpinterías y análisis de comportamiento térmico de cubiertas. Los resultados se comparan con simulaciones energéticas para validar cumplimiento de objetivos de certificación energética y identificar oportunidades de mejora.
Correlación con ensayos blower door
La combinación de termografía con ensayos blower door potencia la detección de infiltraciones: la presurización/despresurización controlada del edificio revela rutas de aire que la termografía localiza térmicamente, permitiendo identificar sellados defectuosos y discontinuidades de envolvente con precisión centimétrica para intervenciones quirúrgicas eficaces.
Informe termográfico: estructuración y análisis de resultados
El informe termográfico profesional estructura los hallazgos en secciones diferenciadas: resumen ejecutivo con anomalías críticas, metodología empleada especificando condiciones de vuelo y equipamiento, análisis detallado por zonas con termogramas georeferenciados, y recomendaciones priorizadas según criticidad e impacto económico identificado durante la inspección.
La documentación incluye metadatos completos: temperatura ambiental, humedad relativa, velocidad de viento, hora de vuelo, configuración de cámara (emisividad, temperatura reflejada, distancia), y parámetros de calibración. Los termogramas se presentan en múltiples paletas de color para facilitar interpretación: escala de grises, arco iris, hierro caliente, y paletas específicas según tipo de anomalía detectada.
Los resultados se entregan en formatos múltiples: planos térmicos CAD con isotermas, hojas de cálculo Excel con temperaturas puntuales, modelos 3D con textura térmica, y visor web interactivo para consulta dinámica. El informe incluye estimación de pérdidas energéticas cuantificadas, propuesta de soluciones técnicas y valoración económica aproximada de intervenciones necesarias para optimización energética.
Trazabilidad y almacenamiento de datos
La trazabilidad completa incluye certificados de calibración de sensores, registro de condiciones ambientales, bitácora de vuelo detallada y archivos RAW radiométricos para reanálisis posterior. Los datos se almacenan en plataforma cloud con backup redundante y acceso controlado, garantizando disponibilidad a largo plazo para seguimiento evolutivo y comparativas temporales de eficiencia.
Condiciones óptimas y planificación de vuelos termográficos
Las condiciones óptimas para termografía en edificios requieren diferencia térmica mínima 10°C entre interior/exterior, estabilidad atmosférica (gradiente térmico inferior a 2°C/hora), viento inferior a 15 km/h para estabilidad de vuelo, y ausencia de radiación solar directa intensa que enmascare anomalías térmicas sutiles mediante calentamiento superficial diferencial.
La planificación estacional privilegia primavera y otoño cuando las condiciones de contraste térmico natural se optimizan sin extremos estacionales. Los vuelos matutinos (1-3 horas después del amanecer) y vespertinos (2-4 horas antes del atardecer) proporcionan mejores resultados al minimizar influencia de radiación solar directa manteniendo diferencias térmicas detectables entre interior y exterior.
La planificación operacional incluye reconocimiento previo para identificar obstáculos y zonas críticas, coordinación con gestores del edificio para optimizar condiciones internas (climatización activada), verificación de restricciones aéreas mediante ENAIRE Drones, y preparación de equipamiento con calibraciones actualizadas y baterías suficientes para cobertura completa sin interrupciones.
Parámetros técnicos de configuración
La configuración técnica especializada incluye ajuste de emisividad según materiales (0.95 para hormigón, 0.90 para ladrillo, 0.85 para mortero), compensación de temperatura reflejada ambiental, altura de vuelo optimizada para resolución versus cobertura (15-30 metros típicamente), y configuración de paletas térmicas específicas para tipo de anomalía investigada en cada proyecto específico.
¿Cuándo es el mejor momento para la termografía en edificios?
A primeras horas de la mañana o al atardecer, con diferencia térmica suficiente entre interior/exterior y baja radiación solar; minimiza viento y lluvia para obtener contrastes fiables.
¿Qué precisión puedo esperar de una cámara térmica en dron?
La termografía aérea es excelente para patrones (puentes térmicos, humedades, pérdidas), pero las temperaturas absolutas dependen de emisividad, calibración y condiciones. Complementa con mediciones de contacto cuando necesites valores exactos.
¿Conviene combinar termografía con blower door?
Sí. La presurización/despresurización revela infiltraciones y, junto con imágenes térmicas, localiza rutas de aire, sellados defectuosos y discontinuidades de la envolvente.
